Los routers son los dispositivos encargados de gestionar el tráfico de Internet en nuestro hogar. A simple vista, la mayoría parecen cajas similares, pero la verdadera magia sucede dentro de su carcasa.
En sus entrañas se encuentra la arquitectura necesaria para que nuestra conexión funcione con fluidez. Es importante aclarar que, aunque no todos los routers son iguales (y por tanto, su interior varía según el modelo), todos comparten un diseño base prácticamente idéntico: una placa base sobre la que se ensamblan los componentes esenciales. Vamos a descubrirlo.
Cómo es un router por dentro
Lo cierto es que aunque podamos pensar que un router por dentro es mucho más complejo (a fin de cuentas, es el cerebro de nuestra conexión a internet), en cuanto retiramos los tornillos que unen los dos lados de su carcasa exterior vemos que es un sistema mucho más limpio y "sencillo" de lo que podríamos creer.

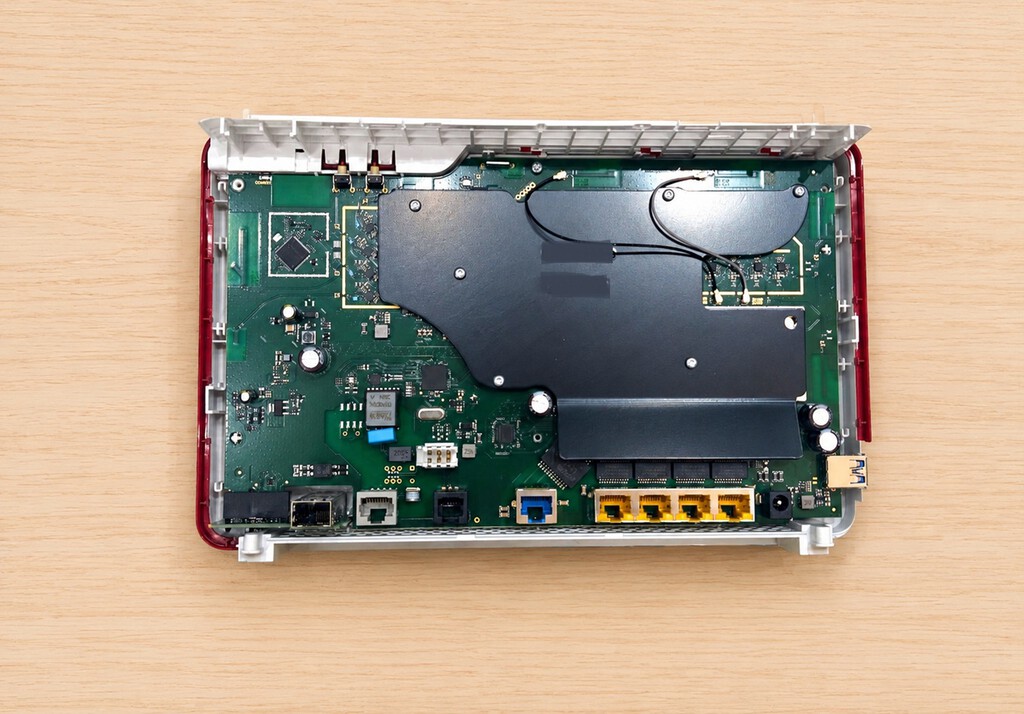

Como decíamos, cada router es un mundo y cada uno tiene un diseño exterior e interior algo diferente, con elementos comunes. Para estas imágenes, hemos tomado como modelo un Fritz!Box 7590 Pro de AVM, un router neutro con WiFi 7 que tengo en casa desde hace un par de años y me permite "cacharrear" mucho más que el router genérico del operador. Por ejemplo, este modelo tiene la particularidad de que al tener un formato vertical (mucho más fresquito) prescinde de ventiladores activos.
Las piezas imprescindibles
Lo más predominante es la placa base, sobre la que se asientan todos los componentes. Y, dentro de ella, el gran disipador pasivo.
Es la gran estructura que destaca en esta placa y que, si la levantáramos, encontraríamos los componentes que necesitan una mayor protección. Realmente esta cubierta no solo protege, también ayuda a gestionar el calor de los componentes que trabajan con mayor intensidad
Al igual que los móviles, los routers también tienen una CPU (procesador), una memoria RAM, una memoria flash para el sistema operativo y los chips de conectividad Wi-Fi. Son, digamos, los elementos principales y el 'core' de los routers. Y se encuentran debajo de esta pieza enorme metálica.
Mucho más visibles están los puertos, diferenciados por colores y que obviamente también están accesibles y visibles desde fuera, con la carcasa cerrada, ya que en ellos tenemos que conectar cables para poder usarlos.
Primer plano del puerto WAN, puertos LAN, conector DC y USB 3.0
Este modelo trae puertos LAN, en color amarillo. Son los puertos de red local (Local Area Network) que nos permiten gestionar las conexiones por cable Ethernet a una velocidad de hasta 1 Gigabit. Para que sea más sencillo de entender: son la puerta para conectar directamente tus dispositivos (ordenadores, televisores, consolas...) y así garantizar una menor latencia y una conexión más estable que la WiFi.
También vemos un puerto WAN, el azul del centro de la placa, hasta 2.5 Gigabits. Es la puerta de entrada de Internet desde el exterior hasta el interior de tu casa. En la parte derecha, encontramos el conector DC, ubicado en la esquina inferior, y que sirve para alimentar de energía al router cuando lo enchufamos a la electricidad.
Si miramos el router por el lateral, encontramos el puerto USB 3.0, también en color azul. Este puerto se utiliza para conectar periféricos y productos externos, por ejemplo, discos duros o impresoras para compartir en red. Incluso lo podrías usar para cargar tus dispositivos, pero lo cierto es que su función principal es transformar tu router en un servidor doméstico básico.
Primer plano del puerto SFP, DSL y Fon
El puerto DSL, en color gris, es la entrada para la línea de cobre tradicional. Si por cualquier motivo todavía tienes línea ADSL en lugar de fibra óptica, aquí tendrás que fijarte para conectar tu router a la línea telefónica. Similar funcionamiento al puerto Fon, que sirve para conectar la cada vez más obsoleta línea de teléfono fijo.
Finalmente, encontramos en la esquina inferior izquierda el puerto SFP, en color plateado. El puerto SFP es muy versátil y avanzado y, aunque no es una tecnología reciente, ha ganado relevancia en los routers domésticos de alta gama en los últimos años gracias a la posibilidad de conectar la fibra óptica sin necesidad de dispositivos intermedios adicionales.
El desmontaje de un router nos permite descubrir que debajo de esa carcasa de plástico se esconde un "ordenador" diseñado para que nuestra conexión de internet en casa siempre vaya como la seda.
